提供高達 500 MHz 的帶寬、2.5 GS/s 的最大采樣率以及 2 或 4 個模擬通道。正面和側面 I/O 易于訪問和連接。可選的可拆卸電池組為您提供在工作臺或現場使用示波器的靈活性
在不降低性能的情況下為您的工作臺騰出更多空間。 2 系列 MSO 的厚度只有 4CM，重量僅1.8KG，是一款功能齊全的實時觸摸屏示波器，外形小巧、便攜，感覺就像平板電腦一樣。無論您的測量挑戰要求您前往何處（工作臺、教室或者測試現場），都可輕松攜帶它。
| 型號 | 模擬帶寬 | 模擬通道 | 數字通道數 | 采樣率 | 記錄長度 |
|---|---|---|---|---|---|
| MSO22 | 70 MHz - 500 MHz | 2 | 16 | Up to 2.5 GS/s | 10 M |
| MSO24 | 70 MHz - 500 MHz | 4 | 16 | Up to 2.5 GS/s | 10 M |
雖然 2 系列 MSO 小巧緊湊（可裝入筆記本電腦包），但它提供高達 500 MHz 的帶寬、2.5 GS/s 的最大采樣率以及 2 或 4 個模擬通道。正面和側面 I/O 易于訪問和連接。可選的可拆卸電池組為您提供在工作臺或現場使用示波器的靈活性。

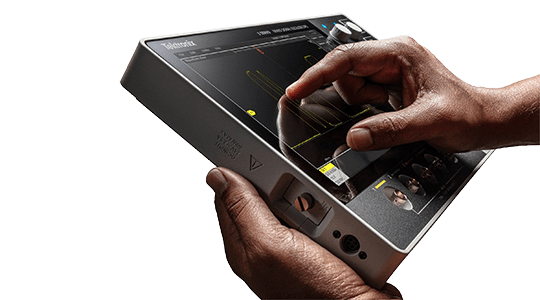

2 系列 MSO 提供了與先進的泰克示波器相同的屢獲殊榮的觸摸屏用戶界面和簡化的控制面板。
簡化的前面板只包含關鍵的控件
旋鈕周圍的彩色 LED 環形燈指示要調整的活動信號源或參數
按鈕下方的彩色 LED 燈指示狀態
2 系列 MSO 具有多個集成選件，只需一臺儀器即可滿足您的所有調試需求。
內置 16 個用于測試數字電路的 MSO 通道*
用于模擬被測電路的 50 MHz AFG 4 位模式發生器*
支持多種探頭以捕獲廣泛的信號
*適用于未來發布的軟件版本。
配備全套分析工具，只需輕輕一觸，即可訪問儀器配置或波形管理任務。
基于波形和屏幕的光標，并且用戶可選擇讀數位置
無限的自動測量
基本和高級波形數學，包括任意公式編輯
用于頻譜分析的 FFT
雙槽電池組支持長達八小時的電池續航時間，并且可現場熱插拔
機架安裝套件可輕松連接至 VESA 支架，允許訪問所有儀器端口
可選的保護箱為儀器提供 1米的最大防摔高度，并包括支架和便攜包
與許多現成的 VESA 附件兼容，包括輪式推車、杯托支架、桌臂支架等

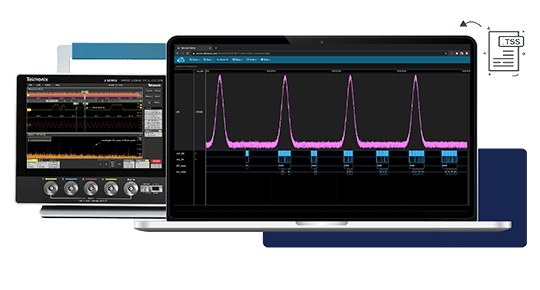

在實驗室、教室或任何地點之外捕獲數據，并與下一個工作臺或下一個時區的同事輕松協作。
內置 VNC 服務器，可通過 PC、平板電腦或手機等設備控制儀器
TekDrive 云存儲有助于記錄保存和協作
使用 TekScope? PC 分析軟件在聯機或脫機模式下分析示波器的數據，就像使用示波器一樣
TekScope 和 TekDrive 可免費試用六個月
電源序列和測量
用于 I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT 的串行協議觸發和分析
設備描述
數據共享和遠程協作
帶有圖形圖像和說明文字的菜單，用于快速查看功能概述
集成的幫助系統促進自我學習/發現
支持遠程教學、共享和學習的軟件
能夠獨立地禁用自動設置、光標和測量。
控制器局域網 (CAN) 總線故障排除
設計/調試電子控制單元 (ECU)
SENT 傳感器總線故障排除
車輛運行時的車內或現場測試
車輛傳感器測試與調試
局域互連網絡 (LIN) 總線故障排除
基于黃金參考信號的極限和模板測試
電路板返工和故障排除
故障分析
自動化測試
| 探頭 | 描述 |
|---|---|
| P2221 | 無源探頭：200 MHz，1X/10X，BNC |
| P3010 | 探頭，無源；100MHz，10X，帶讀數，適用于 TDS3000 系列 |
| P5050B | 無源探頭；10X 500 MHZ 無源電壓探頭；帶蓋 BNC |
| P6139B | 無源探頭：500 MHz，10X，BNC |
| THP0301-B | 300 MHz 10X 無源探頭藍色 |
| TPP0100 | 無源探頭：100 MHz，10X，BNC |
| TPP0200 | 無源探頭：200 MHz，10X，BNC |
| 探頭 | 描述 |
|---|---|
| A622 | 電流探頭：100 kHz，10 mA 至 100 A，AC/DC，BNC |
| CT1 | 電流 XMFR；1GHZ 12A 帶探頭 - 一致性聲明 |
| CT2 | 電流 XMFR；200MHZ 36A 帶探頭 - 本產品包含一致性聲明 |
| CT6 | CT6 探頭；電流探頭，高頻/小體積 - 可追溯校準標準證明 |
| P6021A | 探頭，AC 電流；250 安培 AC，60 MHz，5 FT 帶長期安全控制 |
| P6022 | 電流探頭：120 MHz，1 mA 至 3 A，AC，BNC |
| TCP2020 | 電流探頭，DC 耦合，50 MHZ 帶寬，20 A，BNC 接口 |
| TCP303 | 探頭，AC/DC 電流；DC-15MHZ，150A DC - 可追溯校準標準證明 |
| TCP305A | 探頭，AC/DC 電流；50 安培 DC，DC-50MHZ，可追溯校準標準證明 |
| TCP312A | 探頭，AC/DC 電流；30 安培 DC，DC-100MHZ，可追溯校準標準證明 |
| TCP404XL | 探頭，AC/DC 電流；DC-2MHZ，500A DC，750A DC 隨占空比降額，可追溯校準標準證明 |
| TCPA300 | 電流探頭：100 MHz，放大器（需要探頭） |
| TCPA400 | 電流探頭：50 MHz，放大器（需要探頭） |
| TRCP0300 | 電流探頭：30 MHz，250 mA 至 300 A，僅交流，BNC 接口 |
| TRCP0600 | 電流探頭：30 MHz，500 mA 至 600 A，僅交流，BNC 接口 |
| TRCP3000 | 電流探頭：16 MHz，500 mA 至 3000 A，僅交流，BNC 接口 |
| 探頭 | 描述 |
|---|---|
| P5100A | 高壓探頭：500 MHz，100X，2.5 kV，單端，BNC |
| P5122 | 高壓探頭：200 MHz，100X，1 kVRMS CAT II，單端，BNC，安全控制 |
| P5150 | 高壓探頭；50X，500 MHZ，2.5 kV |
| P6015A | 高壓探頭；75MHZ，40KV，1000X 10 FT - 可追溯校準標準證明 |
| 探頭 | 描述 |
|---|---|
| P5200A | 高壓探頭：50 MHz，50X/500X，1.3 kV，差分，BNC |
| 附件 | 描述 |
|---|---|
| 119-9725-00 | 附加 AC/DC 電源 |
| 2-BP | 帶 2 個電池槽和 1 塊電池的電池組 |
| 2-HC | 硬面手提箱 |
| 2-PC | 帶儀器支架和保護套的便攜包 |
| 2-RK | 機架安裝套件 |
| TEKBAT-01 | 與電池組 2-BP 配合使用的附加電池 |
| TEKCHG-01 | 用于為 TEKBAT-01 電池充電的獨立電池充電器 |
